H05V-U / H07V-U/R Tesisat Kablosu
NYA, sınıf 1 tek telli som bakır iletkenli ve PVC yalıtımlı tek damarlı tesisat kablosudur.
Ürün açıklaması
NYA, sınıf 1 tek telli som bakır iletkenli ve PVC yalıtımlı tek damarlı tesisat kablosudur. Bu teknik föy H05V-U ve H07V-U modellerini kapsar; tabloda yalnız bu modellerin doğrulanan değerleri gösterilir.
- Tek telli som bakır · Sınıf 1
- PVC damar yalıtımı · ayrı dış kılıf yok
- H05V-U: 300 / 500 V
- H07V-U: 450 / 750 V
- 60227 IEC 01
Teknik bilgiler
| Standartlar | TS 9758 · EN 50525-2-31 · IEC 60227-3 · BS 6004 · VDE 0281 |
| UK kodu | 6491 X |
| Beyan gerilimi U₀/U | H05V-U: 300 / 500 V · H07V-U: 450 / 750 V |
| Deney gerilimi — AC | H05V-U: 2 kV · H07V-U: 2,5 kV |
| Minimum bükülme yarıçapı | 6 × dış çap |
| Maksimum çalışma sıcaklığı | 70°C |
| Maksimum kısa devre sıcaklığı | 160°C |
| Tek kablo düşey alev yayılma testi | IEC 60332-1 |
| H05V-U belge notu | Föy dipnotuna göre yalnız TSE <HAR> belgesi vardır. |
| Kapsam | Ekli föy H05V-U ve H07V-U tek telli modeller içindir; R modeline ait değerler bu föyden türetilmemiştir. |
| Uyumluluk | RoHS |

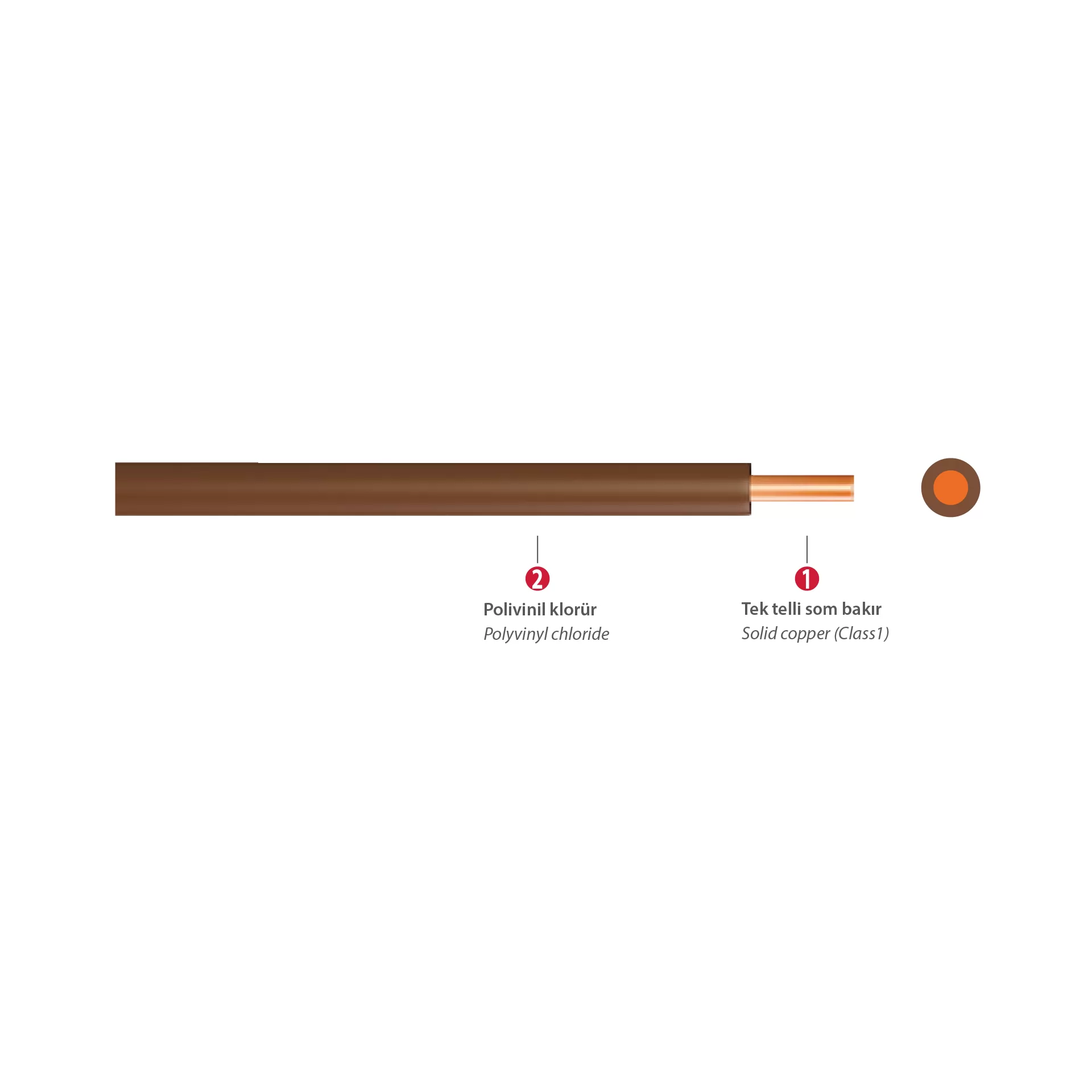

Kablo yapısı
| İletken | Tek telli som bakır · Sınıf 1 | |
| Damar yalıtımı | PVC | Föy görselinde kahverengi |
| Dış kılıf | Yok |
Kullanım alanı
Kapalı ve kuru yerlerde, panolarda, sabit tesislerde, sıva altı ve sıva üstü tesisatlarda kullanılır.
- Pano içi tesisat
- Sabit tesisler
- Sıva altı / sıva üstü tesisat
- Kapalı ve kuru yerler
Teknik tablo
| Ürün | Damar | Damar Kesit mm² | Dış Kılıf | Renk | Damar kılıfı | Yaklaşık dış çap | Yaklaşık net ağırlık | İletken direnci, 20°C maksimum | Havada akım taşıma kapasitesi | Boruda akım taşıma kapasitesi | Beyan gerilimi U₀/U | Deney gerilimi — AC |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H05V-U (NYA) · 1×0,5 mm² | 1 | 0,5 | Yok | Kahverengi | PVC | 2,1 mm | 9 kg/km | 36 Ω/km | — | — | 300 / 500 V | 2 kV |
| H05V-U (NYA) · 1×0,75 mm² | 1 | 0,75 | Yok | Kahverengi | PVC | 2,2 mm | 11 kg/km | 24,5 Ω/km | 16 A | — | 300 / 500 V | 2 kV |
| H05V-U (NYA) · 1×1 mm² | 1 | 1 | Yok | Kahverengi | PVC | 2,4 mm | 14 kg/km | 18,1 Ω/km | 19 A | 11 A | 300 / 500 V | 2 kV |
| H07V-U (NYA) · 1×1,5 mm² | 1 | 1,5 | Yok | Kahverengi | PVC | 2,7 mm | 20 kg/km | 12,1 Ω/km | 25 A | 16 A | 450 / 750 V | 2,5 kV |
| H07V-U (NYA) · 1×2,5 mm² | 1 | 2,5 | Yok | Kahverengi | PVC | 3,4 mm | 31 kg/km | 7,41 Ω/km | 34 A | 21 A | 450 / 750 V | 2,5 kV |
| H07V-U (NYA) · 1×4 mm² | 1 | 4 | Yok | Kahverengi | PVC | 3,8 mm | 45 kg/km | 4,61 Ω/km | 45 A | 27 A | 450 / 750 V | 2,5 kV |
| H07V-U (NYA) · 1×6 mm² | 1 | 6 | Yok | Kahverengi | PVC | 4,3 mm | 65 kg/km | 3,08 Ω/km | 57 A | 35 A | 450 / 750 V | 2,5 kV |
| H07V-U (NYA) · 1×10 mm² | 1 | 10 | Yok | Kahverengi | PVC | 5,5 mm | 108 kg/km | 1,83 Ω/km | 78 A | 48 A | 450 / 750 V | 2,5 kV |
